Termék áttekintése

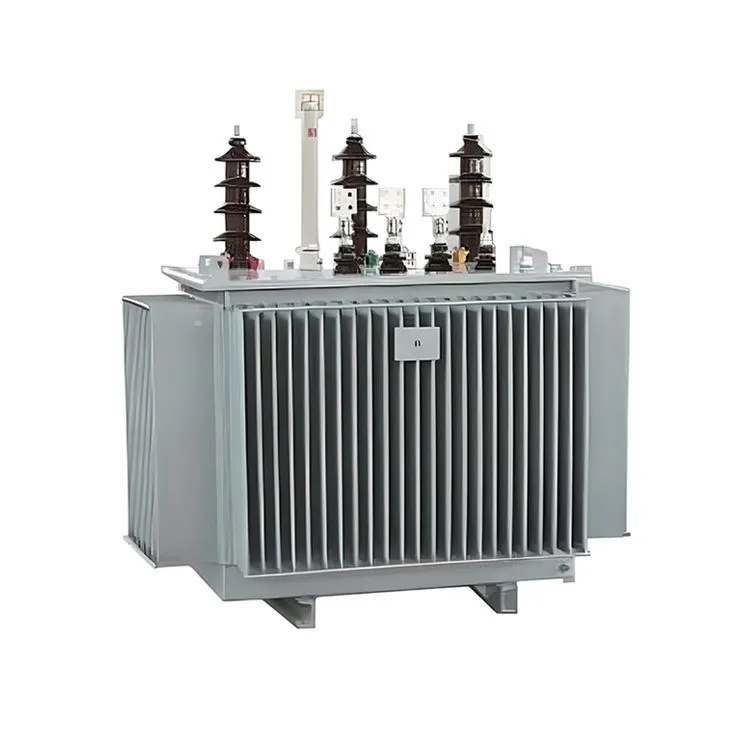

Ez a háromfázisú olajjal imper transzformátor egy energiatakarékos transzformátor, amelyet közepes és alacsony feszültségű energiaelosztó rendszerekhez terveztek. Ez megfelel az IEC60076, az ISO9001 és más minőségi előírásoknak. Ez a transzformátor kielégítheti a különböző energiaellátási igényeit, például ipari és bányászati vállalkozásokat, kereskedelmi épületeket, lakóépületeket és más helyeket.

Típus és jelentés

Termékjellemzők

Három hűtőtípus érhető el

Ez a háromfázisú olajjal imper-transzformátor három radiátor lehetőséget kínál: hullámosított, panel-típusú és cső alakú. Az alkalmazáskövetelmények alapján kiválaszthatja a megfelelő típust.

Testreszabható, nagy védelem

A transzformátorház IP55 vagy magasabb védelmi besorolással konfigurálható, biztosítva a kiváló nedvesség, a por és a só spray -t a megbízható kültéri működéshez.

stabil magszerkezet

A Transformer Core egy lépcsőzetes három végtagú konstrukciót fogad el. Ez hatékonyan csökkentheti a terhelés nélküli veszteséget és a működési zajt.

Fő műszaki paraméterek

Névleges Kapacitás (KVA)	Feszültség			Vektorcsoport	Terhelés Veszteség (W)	Berakás Veszteség (W)	Rövid cirait-z (%)	Terhelés Korcs (%)	Súly (kg)			Méret (mm)	Távolság (MM)
Névleges Kapacitás (KVA)	V (KV)	CHNG (%)	V (KV)	Vektorcsoport	Terhelés Veszteség (W)	Berakás Veszteség (W)	Rövid cirait-z (%)	Terhelés Korcs (%)	Wt wt	Olajtábla	Ttl wt	L·W·H	Távolság (MM)
30	6 6.3 10 10.5 11	±5% Vagy ±2×2.5	0.4	Yyn0 Vagy Dyn11	130	600/630	4.0	2.3	165	60	280	940×555×1000	400×400
50					170	870/910		2.0	200	90	385	1020×630×1100	400×400
63					200	1040/1090		1.9	230	100	420	1040×600×1120	400×400
80					250	1250/1310		1.9	280	115	495	1070×660×1130	400×450
100					290	1500/1580		1.8	310	130	565	1080×730×1170	400×450
125					340	1800/1890		1.7	350	150	640	1100×780×1190	450×550
160					400	2200/2310		1.6	410	165	740	1190×840×1260	550×550
200					480	2600/2730		1.5	490	170	910	1490×770×1270	550×550
250					560	3050/3200		1.4	570	190	990	1570×820×1330	550×550
315					670	3650/3830		1.4	670	230	1220	1720×960×1360	550×550
400					800	4300/4520		1.3	800	250	1430	1720×960×1400	660×660
500					960	5150/5410		1.2	940	290	1670	1800×1010×1460	660×660
630					1200	6200	4.5	1.1	1100	350	1940	2000×1140×1650	660×660
800					1400	7500		1.0	1370	385	2190	2200×1200×1700	820×820
1000					1700	10300		1.0	1520	471	2780	2230×1260×1800	820×820
1250					1950	12000		0.9	1820	520	3340	2310×1300×1900	820×820
1600					2400	14500		0.8	2150	660	3790	2390×1360×1950	820×820
2000					2520	17820		0.8	2310	833	4400	2120×1860×2250	820×820
2500					2970	20700		0.8	2730	900	4940	2150×2000×2300	820×820

Jegyzet:
1. Az alábbi táblázatban az átlós terhelési veszteség értékek egy Dyn11 csatlakozási csoportos termékekre vonatkoznak.
2. A hagyományosan előállított transzformátorok minimális kapacitása 30kva. Az alacsonyabb kapacitásokért kérjük, forduljon nekünk.
3. Transzformátorokat különféle feszültségszintekkel, rövidzárlati impedanciákkal és kapcsolási módszerekkel tudunk biztosítani a felhasználói igények szerint.
4. A táblázatban megadott súly és méretek csak referenciaként szolgálnak. A részletes specifikációkat kérjük, kéremvegye fel velünk a kapcsolatot.

Alkalmazási kör

1. Normál használati környezet: A magasság nem haladja meg az 1000 m -et; Hőmérsékleti tartomány: -25 fok --+45 fok

2. Különleges környezet: magasság 1000 m felett; Hőmérsékleti tartomány: -45 fok --+40 fok

3. Relatív levegő páratartalom: kevesebb vagy egyenlő 90 fok (+25 fok)

4. Telepítési hely: Nincs maró levegő, nincs nyilvánvaló folt

Végrehajtó szabványok

GB1094.1 ~ 2-1996	GB1094.4-2005
GB1094.3, 5-2003	GB/T6451-2008

GYIK

K: Mennyi ideig tart a szállítási idő?

V: Normál 10 napon belül. Ez a részleteketől és a mennyiségetől függ. Kérjük, vegye fel velünk a kapcsolatot a részletekért.

K: Hogyan szerezhetjük meg a termék idézetét?

V: Bármikor kapcsolatba léphet velünk a weboldal elérhetőségével. 24 órán belül megkapja a válaszunkat.

K: Milyen értékesítés utáni szolgáltatásokat élvezhetek?

V: A transzformátor egyéves garanciával jár. Hosszú távú online műszaki támogatást nyújtanak, az ügyfélképzéssel, valamint a karbantartási kézikönyvek és a műszaki útmutatók rendszeres frissítéseivel.

K: Mennyi ideig tart a transzformátor átlagos élettartama?

V: Az élettartam 20 és 40 év között mozog, olyan tényezők, mint a karbantartási szint, a működési környezet és a terhelési feltételek.

K: Hogyan lehet meghatározni a transzformátor paramétereit?

V: Általában megtalálhatjuk a paramétereket a transzformátor adattábláiban, rajzokban, vázlatos rajzokban és műszaki táblázatokban.

K: Van-e olajjal imper transzformátorok és száraz típusú transzformátorok raktáron?

V: Nem, mivel a transzformátorok igény szerint testreszabott paramétereket igényelnek, általában meg kell terveznünk azokat, miután megkapjuk a megrendelést.
