Az áramelosztás területén az alacsony veszteségű, olajba merülő transzformátorok kulcsszerepet játszanak a hatékony és megbízható áramellátás biztosításában. Az alacsony veszteségű olajos merülőtranszformátorok vezető szállítójaként első kézből tapasztaltam, hogy a különböző elektromos paraméterek hogyan befolyásolhatják ezeknek a döntő fontosságú eszközöknek a teljesítményét. Az egyik ilyen paraméter, amely jelentősen befolyásolja az alacsony veszteségű olajos transzformátor működését háromfázisú rendszerben, a nulla sorrendű impedancia.
A nulla - szekvencia impedancia megértése
Mielőtt belemerülnénk a transzformátor működésére gyakorolt hatásába, először értsük meg, mi az a nulla sorrendű impedancia. Háromfázisú rendszerben a nulla sorrendű komponens az áramnak vagy feszültségnek azt a részét jelenti, amely mindhárom fázisban egyenlő nagyságú és fázisú. A nulla sorrendű impedancia tehát az az impedancia, amelyet a transzformátor a nulla sorrendű áramnak mutat.
Egy kis veszteségű olajos transzformátor nulla sorrendű impedanciáját több tényező határozza meg. A mag felépítése az elsődleges tényező. A különböző magtípusú transzformátorok, például shell típusú vagy mag típusú, eltérő nulla sorrendű impedancia jellemzőkkel rendelkeznek. Például egy héj típusú transzformátornak alacsonyabb a nulla sorrendű impedanciája, mint egy mag típusú transzformátornak a mágneses áramköri konfigurációja miatt.
A tekercselés elrendezése is döntő szerepet játszik. A primer és szekunder tekercsek csatlakoztatásának módja (pl. delta vagy wye) befolyásolja a nulla sorrendű áramok áramlását. A semleges csatlakozású wye-kapcsolt tekercsben nulla sorrendű áramok folyhatnak, míg a delta-kapcsolt tekercsben a nulla sorrendű áramok a delta hurkon belül maradnak.
A hibaáram korlátozására gyakorolt hatás
A nulla sorrendű impedancia egyik legjelentősebb hatása egy háromfázisú rendszerben lévő kis veszteségű olajos transzformátor működésére a hibaáram korlátozása. Egy vonal-földzárlat során nulla sorrendű áramok keletkeznek. Ezeknek a nulla sorrendű áramoknak a nagysága fordítottan arányos a transzformátor nulla sorrendű impedanciájával.
A nagyobb nulla sorrendű impedancia korlátozza a nulla sorrendű hibaáramok áramlását. Ez előnyös a transzformátor és az energiarendszer egyéb berendezéseinek védelmében. Hiba esetén a túlzott hibaáramok túlmelegedéshez, mechanikai igénybevételhez és a transzformátor tekercseinek károsodásához vezethetnek. A nagyobb nulla sorrendű impedanciával a transzformátor biztonságos szintre tudja korlátozni a hibaáramot, csökkentve a károsodás kockázatát és javítva az energiarendszer általános megbízhatóságát.
Például egy olyan elosztó hálózatban, ahol a30 - 2500kVA/10kV II. osztályú energia - Hatékony olaj - Merülő transzformátorbe van szerelve, egy jól megtervezett nulla sorrendű impedancia megakadályozhatja, hogy nagy hibaáramok folyjanak át a transzformátoron egy vezetékes földzárlat során. Ez nemcsak a transzformátor védelmét szolgálja, hanem a teljes elosztóhálózat stabilitásának megőrzését is segíti.
Feszültségkiegyensúlyozatlanságra gyakorolt hatás
A nulla sorrendű impedancia a háromfázisú rendszerben a feszültség kiegyensúlyozatlanságára is hatással van. Egy ideális háromfázisú rendszerben a feszültség mindhárom fázisban egyenlő nagyságú és 120 fokos fáziskülönbséggel. Nulla sorrendű áramok jelenlétében azonban feszültség kiegyensúlyozatlanság léphet fel.
Amikor nulla sorrendű áramok áramlanak át a transzformátoron, feszültségesést okoznak a nulla sorrendű impedancián. Ezek a feszültségesések a fázisfeszültségek kiegyensúlyozatlanságához vezethetnek a transzformátor kapcsain. Az alacsonyabb nulla sorrendű impedancia több nulla sorrendű áramot tesz lehetővé, ami súlyosbíthatja a feszültség kiegyensúlyozatlanság problémáját.

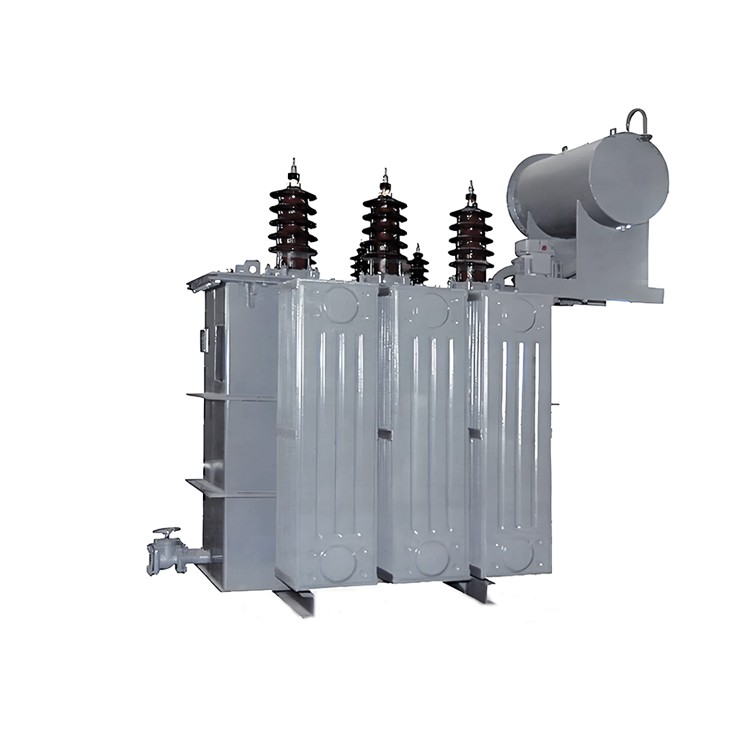

Olyan villamosenergia-rendszerben, ahol a3150-20000kVA/35kV olajba merülő teljesítménytranszformátorhasználata esetén a feszültség kiegyensúlyozatlansága káros hatással lehet a csatlakoztatott terhelésekre. Sok ipari és kereskedelmi terhelést úgy terveztek, hogy kiegyensúlyozott feszültség mellett működjön. A feszültség kiegyensúlyozatlansága a motorok túlmelegedését, az elektromos berendezések hatékonyságának csökkenését és akár a berendezés idő előtti meghibásodását is okozhatja. Ezért elengedhetetlen, hogy gondosan mérlegelje a transzformátor nulla sorrendű impedanciáját a feszültség kiegyensúlyozatlanságának minimalizálása érdekében.
A földelési rendszer tervezésére gyakorolt hatás
Az alacsony veszteségű olajos transzformátor nulla sorrendű impedanciája szorosan összefügg a háromfázisú rendszer földelőrendszerének kialakításával. A földelési rendszer felelős azért, hogy a hibaáramok biztonságosan áramolhassanak a földre.
Egy földelt nullával rendelkező rendszerben a transzformátor nulla sorrendű impedanciája befolyásolja a földzárlati áram nagyságát. Az alacsonyabb nulla sorrendű impedancia nagyobb földzárlati áramot eredményez, ami robusztusabb földelési rendszert igényel az áram kezeléséhez anélkül, hogy túlzott feszültségemelkedést okozna. Másrészt a nagyobb nulla sorrendű impedancia csökkenti a földzárlati áramot, lehetővé téve a földelési rendszer kevésbé bonyolult kialakítását.
A50-2500kVA/20(10)kV alacsony veszteségű olajba merülő transzformátor (hermetikusan lezárt olajjal töltött transzformátor), a zéró sorrendű impedancián alapuló földelési rendszer megfelelő kialakítása kulcsfontosságú. A jól megtervezett földelési rendszer biztosítja a személyzet és a berendezések biztonságát földzárlat alatt, és segít megőrizni az energiarendszer stabilitását.
Megfontolások a transzformátor kiválasztásánál
Amikor háromfázisú rendszerhez alacsony veszteségű olajba merülő transzformátort választunk, gondosan figyelembe kell venni a nulla sorrendű impedanciát. Az alkalmazás követelményei, mint például a terhelés típusa, a hibaáram szintje a rendszerben és a földelési rendszer kialakítása, mind befolyásolják az optimális nulla sorrendű impedancia értéket.
Azoknál a rendszereknél, amelyeknél nagy a valószínűsége az egyvonalas-földzárlatnak, a nagyobb nulla sorrendű impedanciájú transzformátor előnyös lehet a hibaáram korlátozására. Ezzel szemben azoknál a rendszereknél, ahol a feszültségegyensúly rendkívül fontos, a nulla sorrendű impedanciát kell kiválasztani a feszültség kiegyensúlyozatlanságának minimalizálása érdekében.
Beszállítóként szorosan együttműködünk ügyfeleinkkel annak érdekében, hogy megértsük egyedi igényeiket, és ajánljuk a legmegfelelőbb transzformátorokat. Szakértői csapatunk képes elemezni a villamosenergia-rendszer jellemzőit és meghatározni a megfelelő nulla sorrendű impedanciát a transzformátor számára az optimális teljesítmény biztosítása érdekében.
Következtetés
Összefoglalva, egy kis veszteségű olajos transzformátor nulla sorrendű impedanciája nagy hatással van a háromfázisú rendszerben történő működésére. Befolyásolja a hibaáram korlátozását, a feszültség kiegyensúlyozatlanságát és a földelési rendszer kialakítását. A transzformátor kiválasztása és tervezése során a nulla sorrendű impedancia gondos figyelembevételével biztosíthatjuk az energiarendszer hatékony, megbízható és biztonságos működését.
Ha Ön egy kiváló minőségű, alacsony veszteségű, olajos merülőtranszformátorra vágyik, kérjük, vegye fel velünk a kapcsolatot beszerzése és további megbeszélések miatt. Transzformátoraink széles választéka, beleértve a30 - 2500kVA/10kV II. osztályú energia - Hatékony olaj - Merülő transzformátor,3150-20000kVA/35kV olajba merülő teljesítménytranszformátor, és50-2500kVA/20(10)kV alacsony veszteségű olajba merülő transzformátor (hermetikusan lezárt olajjal töltött transzformátor), úgy tervezték, hogy megfeleljen a különböző energiaellátó rendszerek változatos igényeinek.
Hivatkozások
- Elektromos energiarendszerek: Elemzés és tervezés, John J. Grainger, William D. Stevenson
- Power System Analysis, J. Duncan Glover, Mulukutla S. Sarma, Thomas J. Overbye
